48 meter spits Rafale



Een bijdrage van: F. Logghe.
Alle foto's: F. Logghe; genomen juni 2005.
Menu fotoseries.

De spits Rafale werd in 1944 gebouwd bij François Plaquet S.A., Pèronnes-lez-Antoing. het schip was 48.18m lang, 5.05m breed en had geladen een diepgang van 2.42m. haar laadvermogen bedroeg 407 ton. Het schip was oorspronkelijk uitgerust met een 115pk MWM dieselmotor. Deze werd later door een 240pk M.W.M. vervangen.
Eni-nummer: 06001982 [SchepenDB].
De Rafale werd samen met de Mousson in 2005 gesloopt bij Van heyghen in Gent.
Beide waren  zwaveltankers van de firma Huyghebaert (later Navitank),


rafale_gent
De Rafale opgelegd te Gent, in afwachting van de sloop. (groter formaat)


rafale_ankerketting

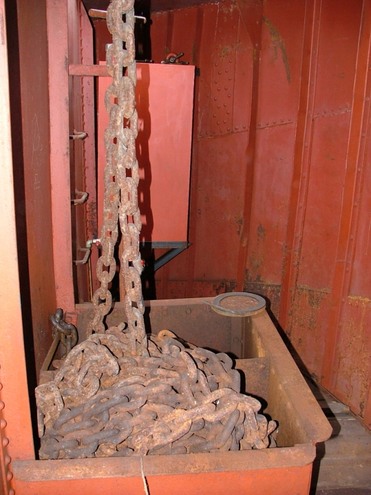

De voorpiek met de ankerkettingen en de kettingbak. (groter formaat)


rafale_dek
Het leidingwerk in het midden van de Rafale. De pompunit werd reeds verwijderd. (groter formaat)


rafale_stuurhut
Het achterschip van de Rafale met de voor spitsen gebruikelijke laag gebouwde stuurhut. Ook bij deze zwaveltanker ligt er nog grotendeels de gebruikelijke luikenkap. (groter formaat)


rafale_kont
Het gebruikelijke model voor de kont van een motorspits van Plaquet. De werf kende echter toch een vrij uitgebreide modellenreeks, maar leken zullen de verschillen zelden opvallen. (groter formaat)


rafele_machinekamer
Machinekamer van de Rafale nadat de motor verwijderd werd. (groter formaat)
